GYC7616、GYC8686是一款16位、16通道同步采样模拟数据采集系统。各通道均内置模拟输入钳位保护、二阶抗混叠滤波器、跟踪保持放大器、16位SAR ADC，内置了灵活的数字滤波器、2.5V基准电压源、基准电压缓冲以及高速串行和并行接口。
GYC7616、GYC8686采用5V单电源供电，可以处理±10V、±5V、±2.5V真双极性输入信号，同时所有通道均能以高达1MSPS的吞吐速率采样。在各种采样频率工作下，输入钳位保护电路可以承受高达±19.5V的电压。1MΩ的高输入阻抗以及片内滤波器，可以极大简化外围电路设计。
模拟输入ESD HBM可达8000V
91.5dB SNR（500kSPS、2倍过采样），90dB SNR （1MSPS），-105dB THD，±0.8LSB INL，±0.6LSB DNL
SPI/QSPI/MICROWIRE/DSP兼容
可选循环冗余校验（CRC）错误检查
模拟输入钳位保护
具有1MΩ模拟输入阻抗的输入缓冲器
二阶抗混叠模拟滤波器
片内精密基准电压及缓冲
吞吐速率：2 × 1MSPS
通过数字滤波器提供过采样功能
CQFP80（14mm × 14mm）封装

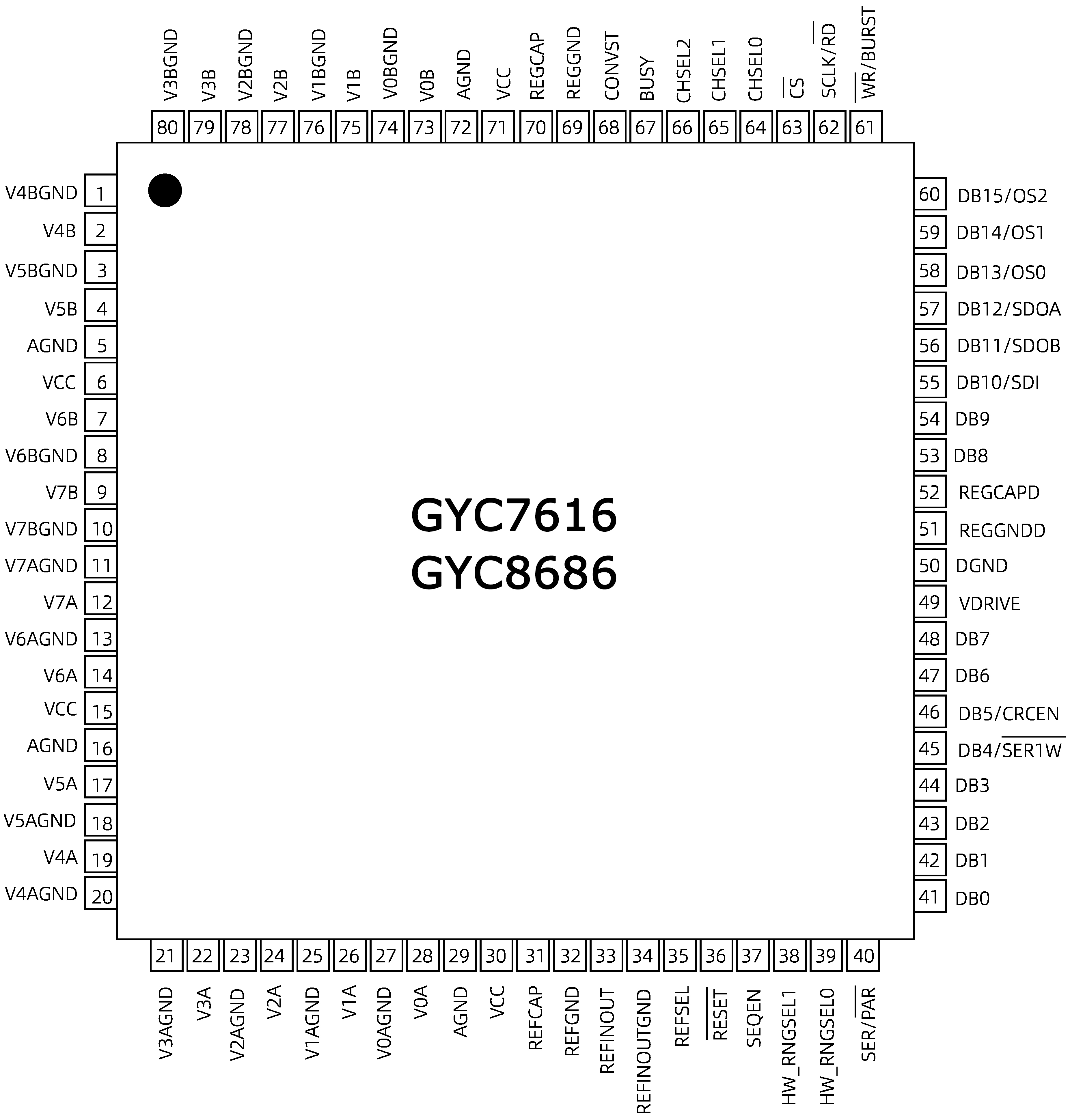

顶视图

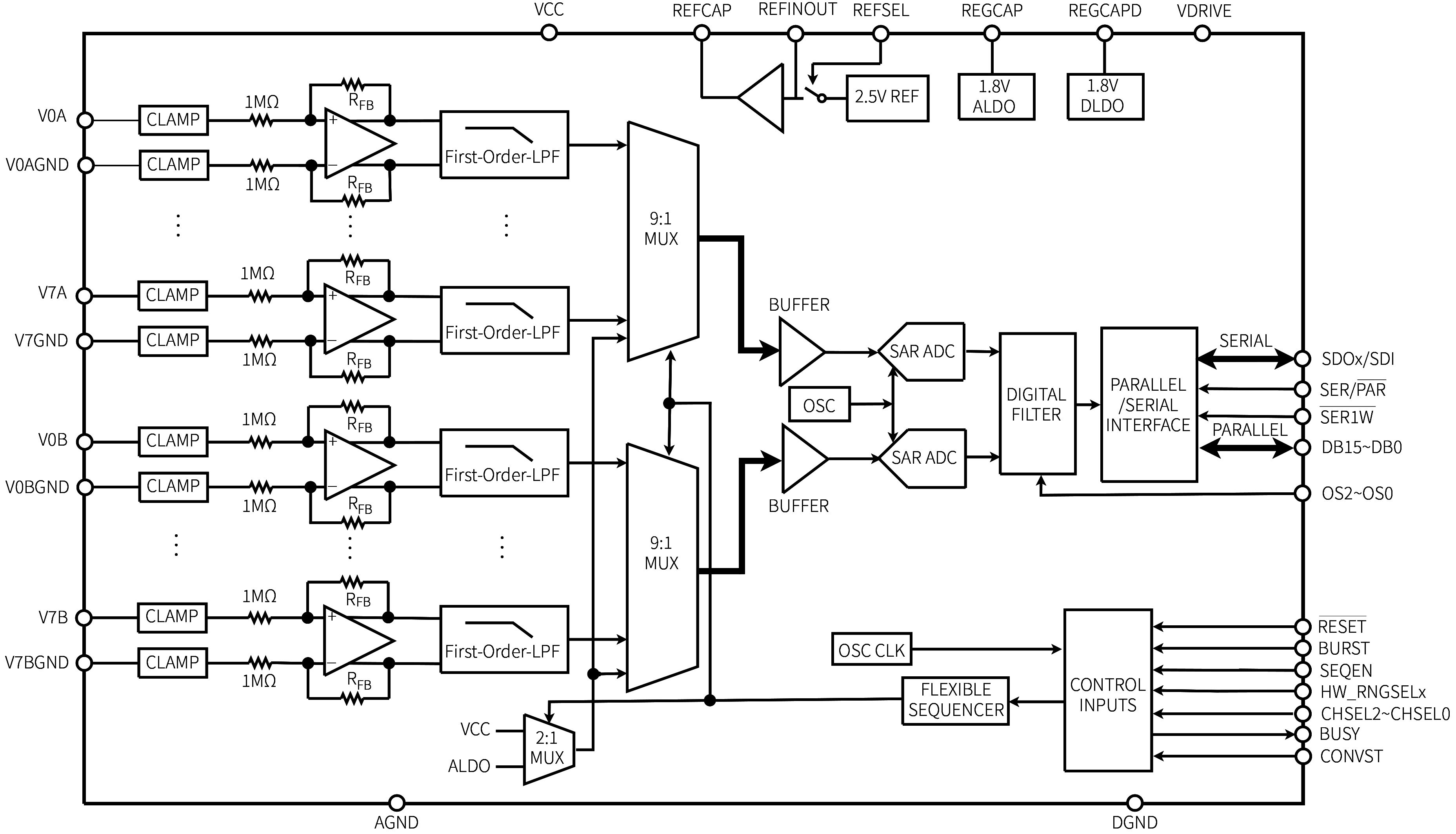

工作原理框图

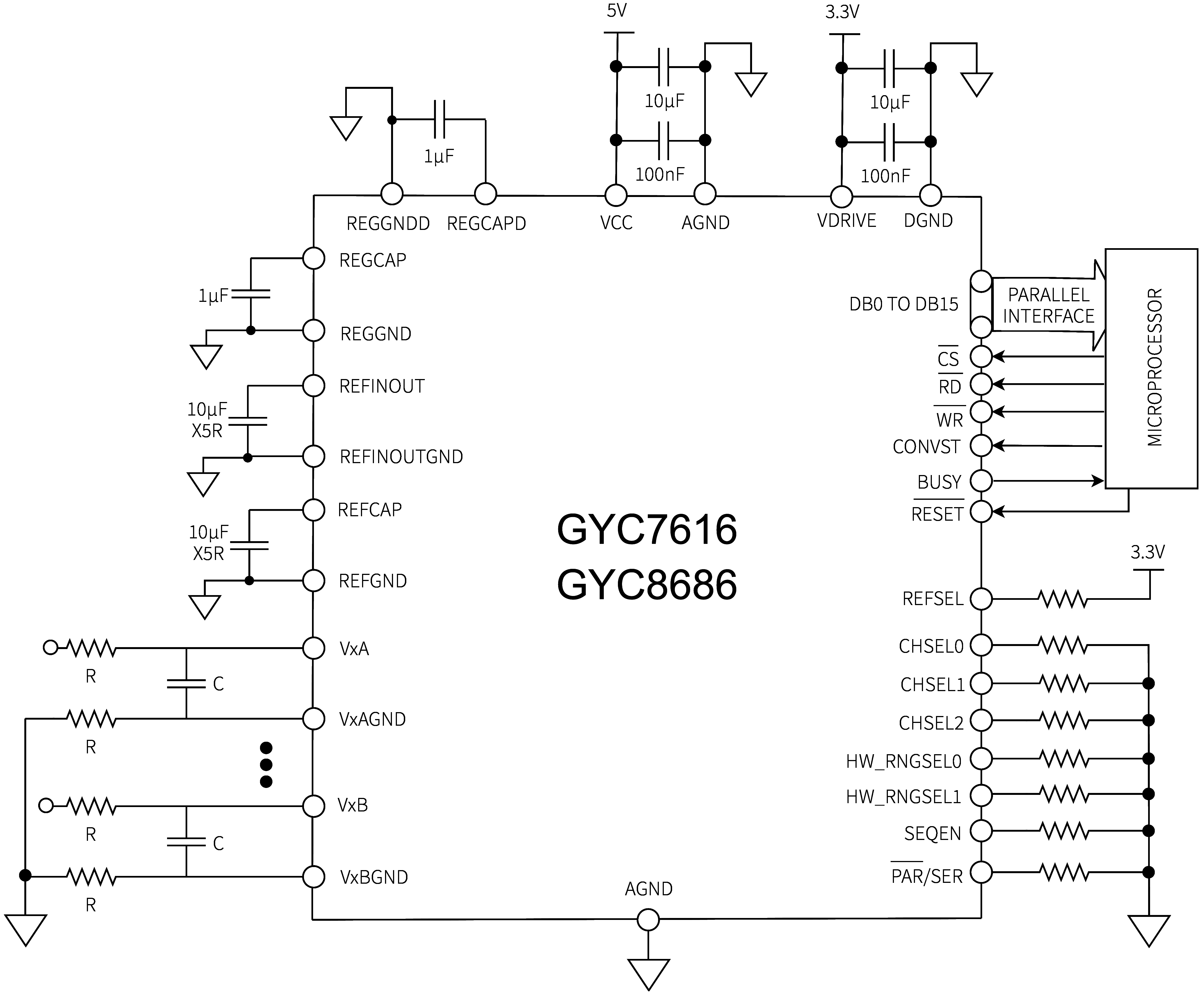

典型应用电路
