GYC7980是一款16位、逐次逼近型模数转换器（ADC），采用单电源供电。它内置一个低功耗、高速、16位采样ADC和一个多功能串行接口。在CNV上升沿，GYC7980对IN+与IN-管脚之间的电压差进行采样，两个输入管脚上的信号通常相位相反，电压摆幅在0V至VREF之间。基准电压VREF由外部提供，并且可以独立于电源电压VDD，其功耗与吞吐率呈正比例变化关系。
利用SPI接口的SDI输入管脚，可以采用菊花链的方式将多个ADC连接在一起，并提供一个可选的繁忙指示。通过独立电源VIO，该芯片可与1.8V、2.5V、3V和5V逻辑兼容。

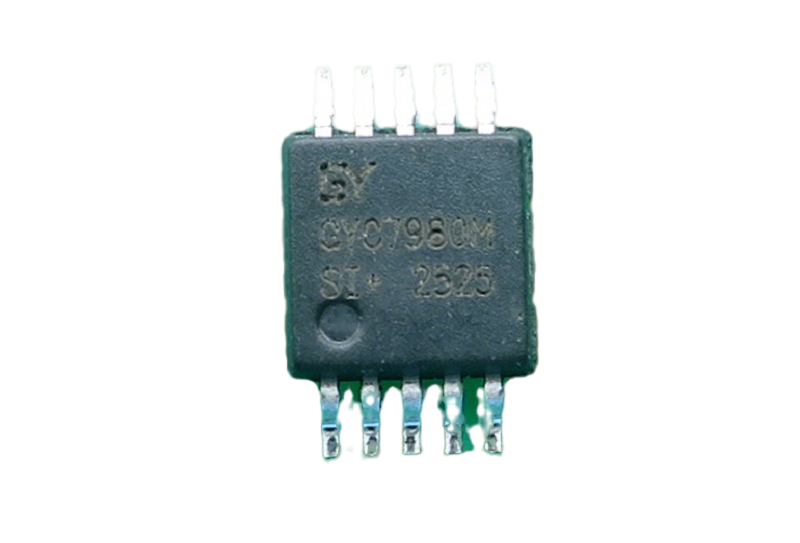

GYC7980采用MSOP10和DFN10的封装形式。
INL：典型值为±0.6LSB（VREF = 5V）
动态范围：92dB（VREF = 5V）
SNR：91.4dB（fIN = 1kHz，VREF = 5V）
SNDR：91.3dB（fIN = 1kHz，VREF = 5V）
THD：-117dB（fIN = 1kHz，VREF = 5V）
5.2mW（1MSPS，总功耗）
50μW（10kSPS，总功耗）

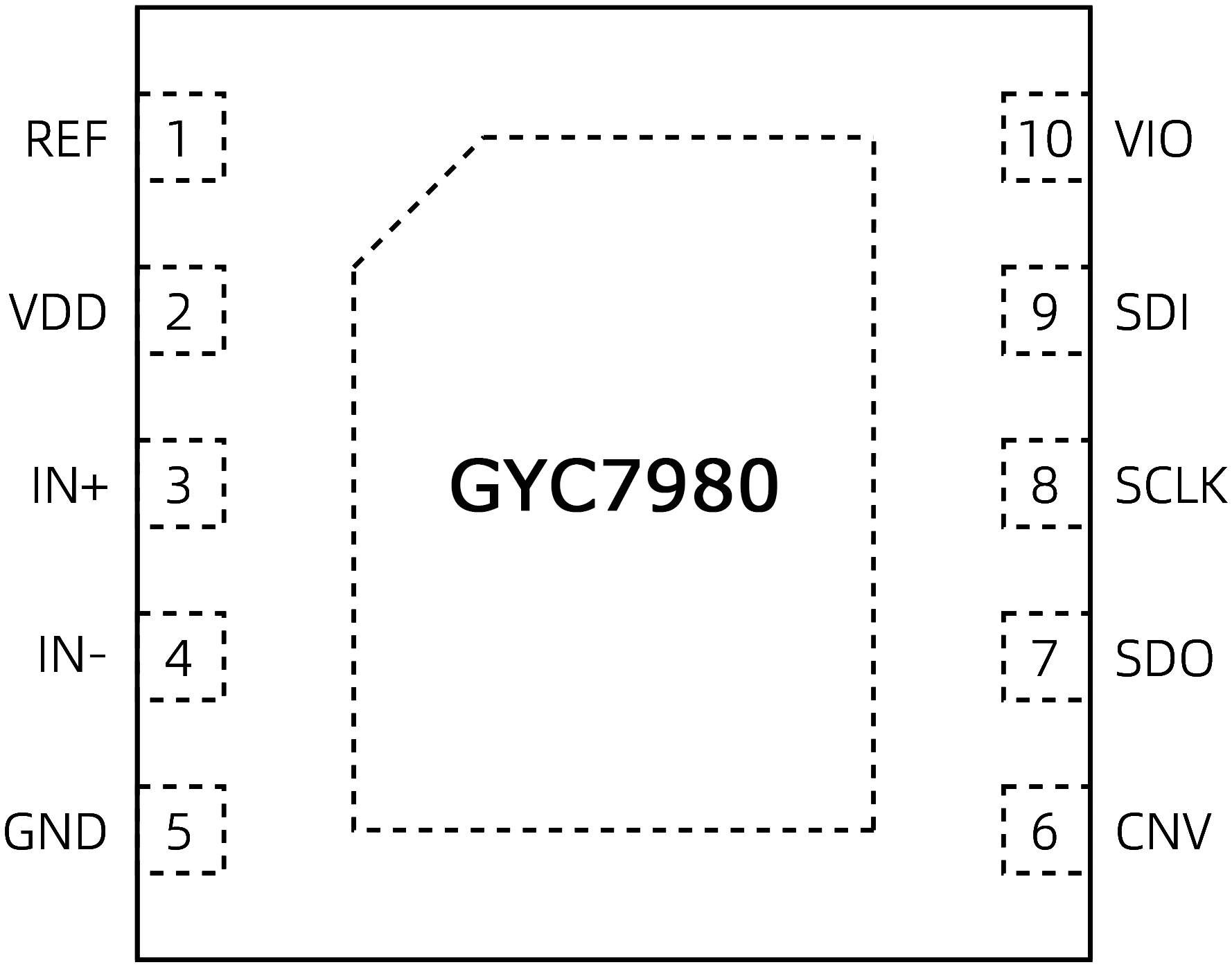

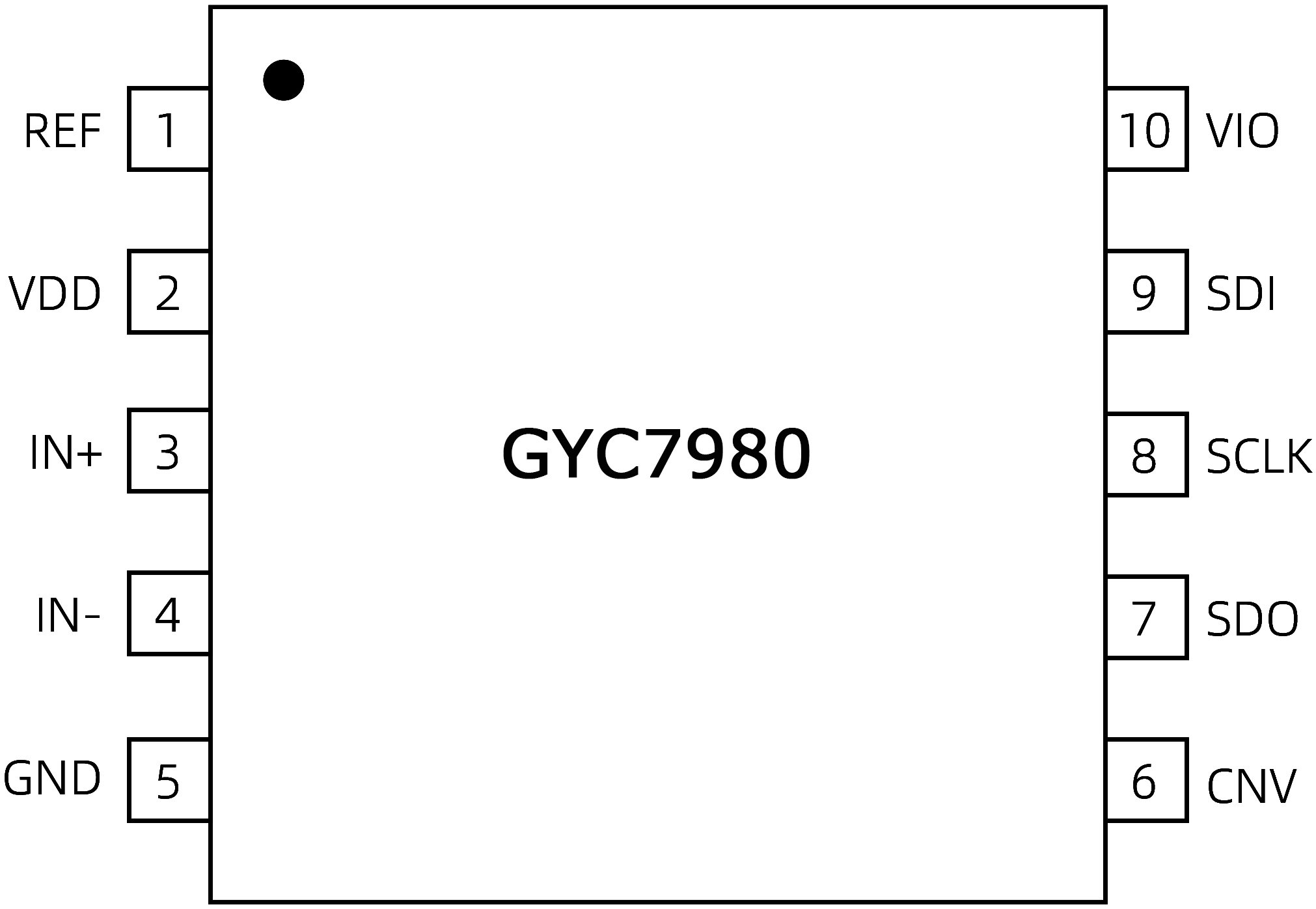

顶视图
工作原理框图

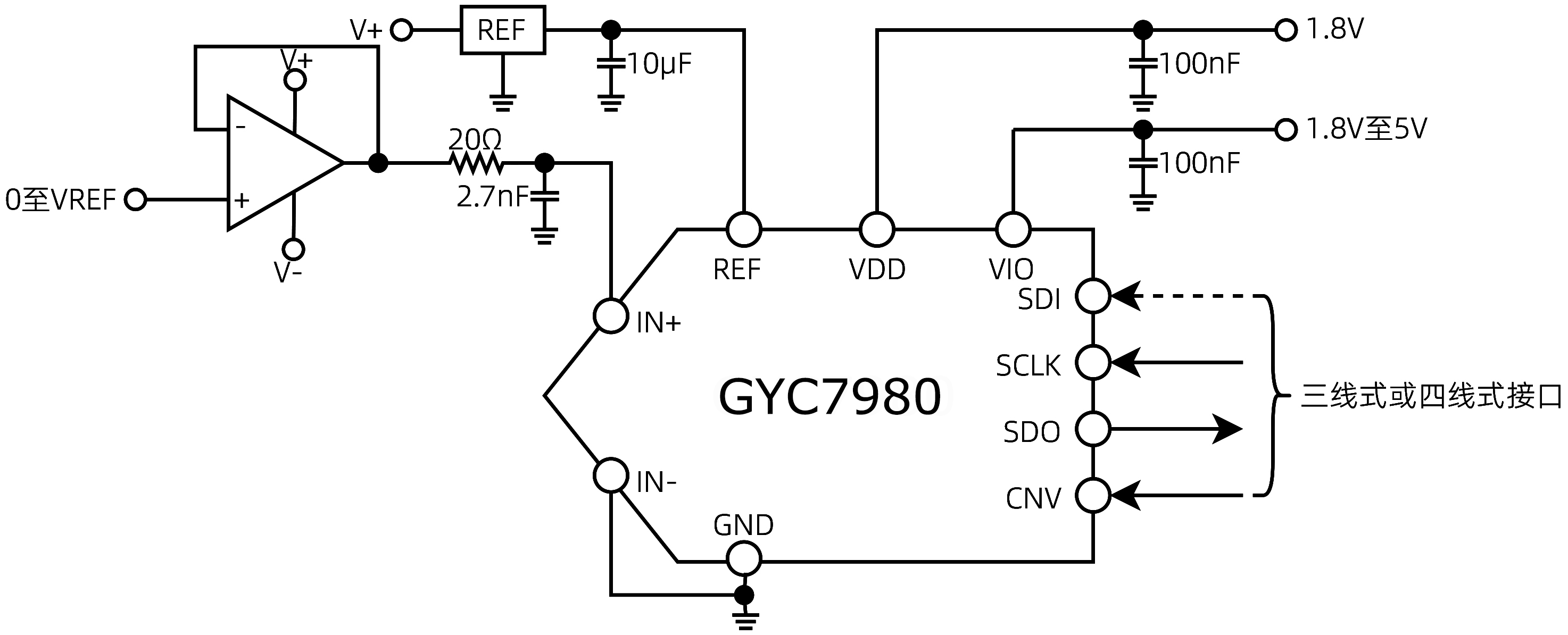

典型应用电路
