1 功能描述
GY506为单芯片CMOS模拟多路复用器，内置16个通道。GY506根据4个二进制地址和一个使能输入的状态，将16路输入之一切换至公共输出。两款器件均提供TTL和5V CMOS逻辑兼容的数字输入。
单芯片测试板的工作原理主要包括连接、测试和读写三个步骤。首先，通过单芯片测试板将待测试的芯片和验证板连接在一起，形成一个完整的测试系统。其次，在单芯片测试板的条件下，对芯片进行相关测试操作，如时序测试、电气测试、通信测试等。最后，芯片测试板将测试结果记录，形成相应的测试报告。
单芯片测试板在芯片测试中起着至关重要的作用。它通过连接电路将待测试的芯片外设连接在一起，以实现对芯片的测试和验证。芯片测试板可以对芯片的性能、可靠性和兼容性等进行测试，确保芯片的品质和性能符合设计要求。芯片测试板由多个部分组成，包括主板、测试点、开关、电源和其他辅助电路。测试夹具是芯片测试板中最重要的部分，负责连接待测试的芯片和其他组件，同时也是测试过程中信息传输的中心。
在芯片设计过程中，测试至关重要。随着芯片复杂度的增加，失效模式也越来越多，如何在设计过程中完整有效地测试整个芯片成为了一个重要问题。测试本身也会带来一定的失效，因此必须在设计开始时就考虑测试方案。此外，及早发现失效可以减少无谓的浪费，提高设计和制造的良率。通过详细的测试数据，可以反过来提供给设计和制造端有用的信息，从而改善设计和制造良率。
2 作用
1、确保芯片功能正确：单芯片验证板通过编写代码、设计电路等方式实现芯片的各种功能，并通过严格的测试来确保芯片能够按照设计要求正常工作。
2、提高芯片可靠性： 在实际应用中，芯片的可靠性至关重要。通过验证，工程师可以发现并修复潜在的问题，从而提高芯片在各种工作环境下的稳定性和可靠性。
3、降低芯片成本： 验证环节可以避免设计中的错误，减少重新设计和生产的需求，从而节省时间和资源，降低芯片的成本。
4、符合标准和规范： 验证过程确保芯片的设计和实现符合相关的标准和规范，提高芯片的兼容性和互换性，增强市场竞争力。
5、提升芯片竞争力： 通过验证，工程师可以保障芯片的性能和可靠性，提升其在市场上的竞争力，为企业带来更高的市场份额和利润。
3 测试环境

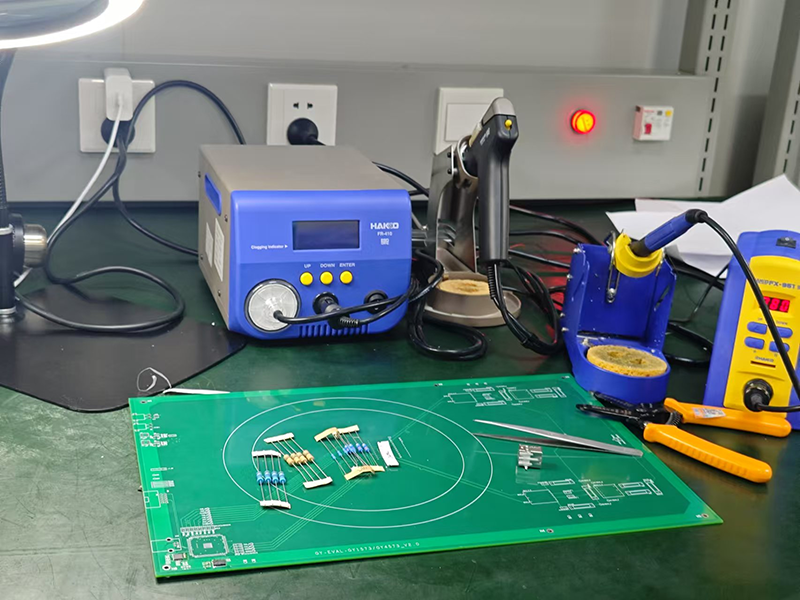

图1 单芯片验证板的焊接

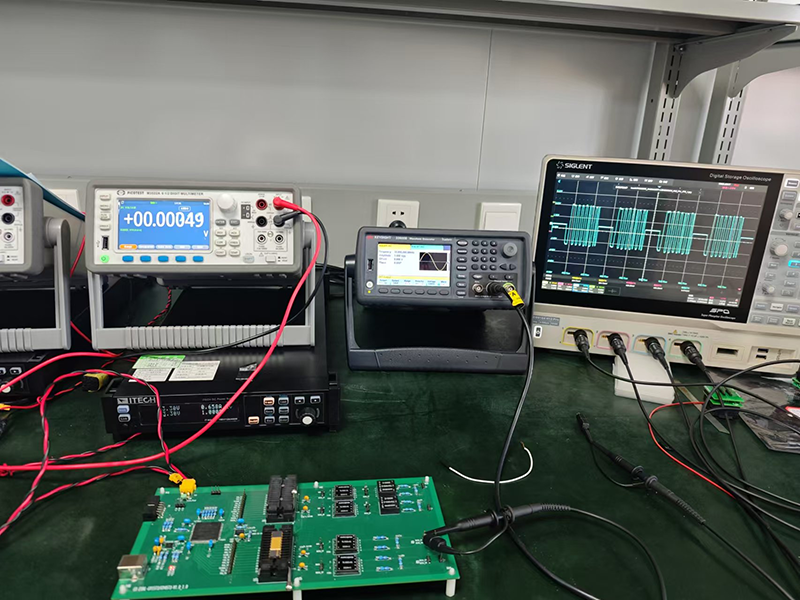

图2 单芯片验证板的常温测量环境

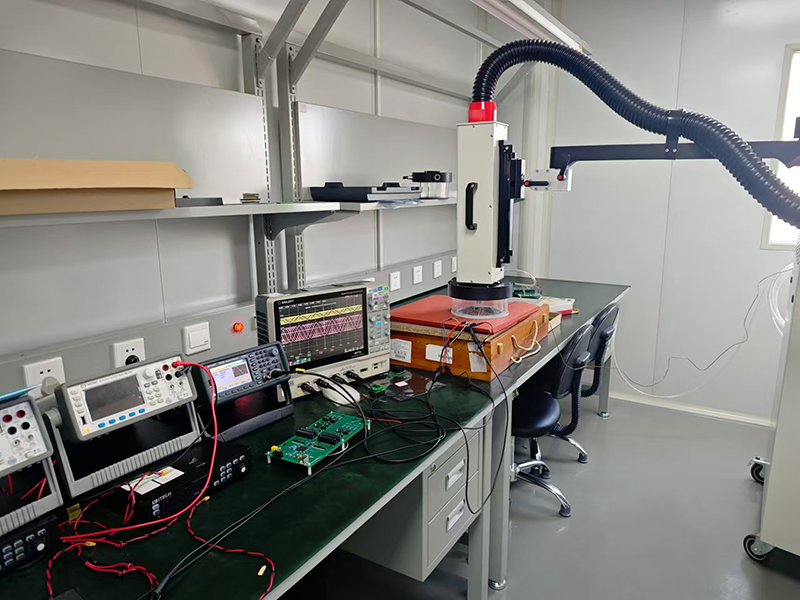

图3 单芯片验证板的高低温测量环境
